Çaplar:Ø20 - Ø500

Basınç Değeri : PN16

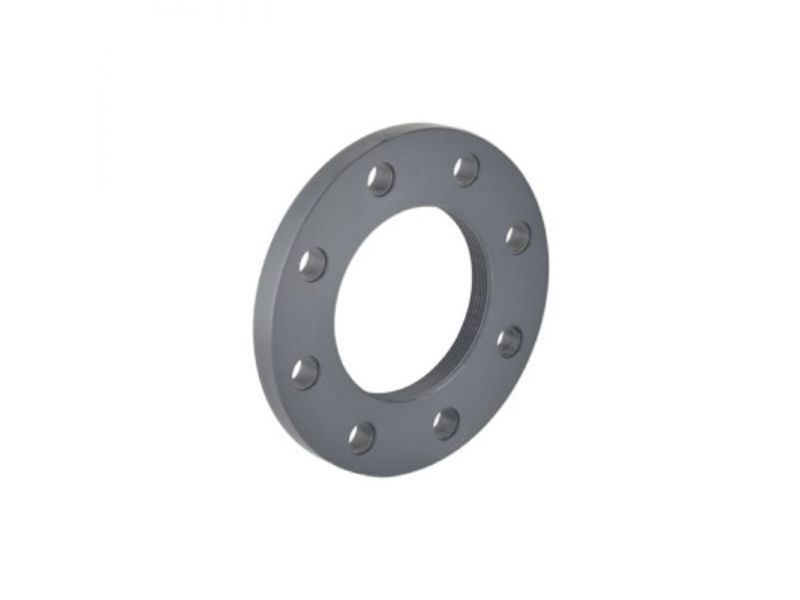

UH-PVC YAPIŞTIRMA MUFLU SERBEST FLANŞ

UH-PVC YAPIŞTIRMA MUFLU SERBEST FLANŞ ÖZELLİKLERİ

Uzun ömürlüdür.
Dayanıklıdır. Kimyasal maddelere karşı yüksek dirençlidir.
Çevre dostudur.
İçinde taşıdığı suyun rengi, kokusu ve tadı değişmez.
Özel dizayn sayesinde sızdırmazdır.
Kurulum kolaylığı sağlar.
Mükemmel hidrolik akışa sahiptir.

UH-PVC Yapıştırma Muflu Serbest Flanş Nerede Kullanılır?

Boru hatları, her türlü sıvının ve gazın taşındığı her endüstride kullanılan temel yapılardan biridir. Herhangi bir boru hattı birbirine bağlı ayrı bölümlerden oluşur. Bu durumda, eklemler birbirine mümkün olduğunca yakın olmalı ve sızıntıyı önlemek için yeterli kuvvete sahip olmalıdır. Bu nedenle, bağlantıların bir çoğunda boru hatlarında boru ucuna kaynayacak şekilde iki borunun birbirlerine cıvata yardımı ile bağlanmasını sağlayan bir bağlantı elemanı olan flanş kullanılır.

Flanşın genel kullanım yeri boru tesisatları olmasına rağmen, makinalar üzerinde de kullanım alanı oldukça yaygındır. Makina parçalarının birbirine bağlantısı için de kullanılır. Bir makinede dönme hareketini bir başka parçaya iletmek için mil ucuna bağlanırlar. Flanşlı bağlantı kullanmanın amacı, bağlantı yerlerinin cıvata ile bağlanmasıdır. Böylece herhangi bir değişim gerektiğinde olduğunda malzemeye zarar vermeden ve kaynağa gerek olmadan sadece cıvata bağlantılarını sökerek değişim yapılabilir.

Tesisata veya makinaya kaynaklı veya dişli olarak bağlanabilirler. Genelde iki flanşın arasına sızdırmazlık sağlamak için kullanım yerine göre conta yerleştirilir.

UH-PVC Yapıştırma Muflu Serbest Flanş Basınç Değeri ve Ölçüleri

Çapları: Ø20 - Ø500
Basınç: PN16

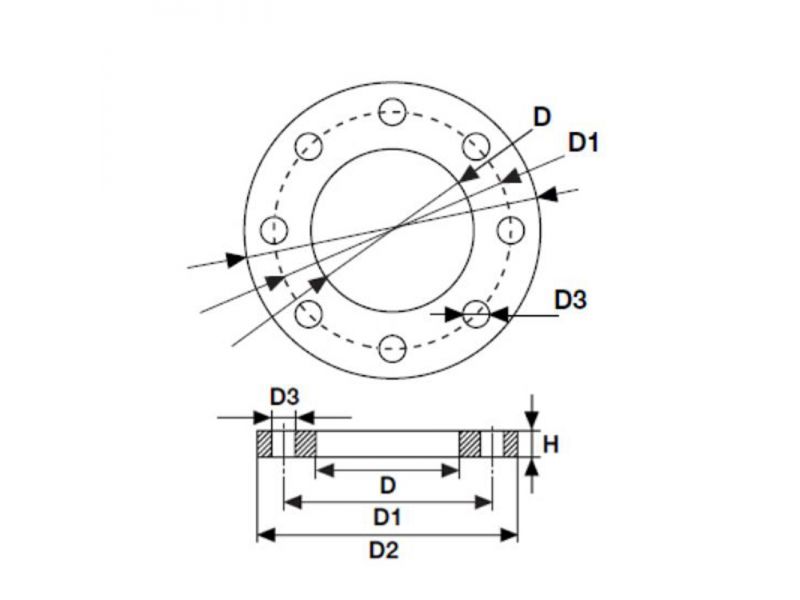

d (mm)	BASINÇ PN	KOD CODE	KG /ADET KG/PCS	KOLİ/ADET BOX/PCS	INCH	DN (mm)	D (mm)	D1 (mm)	D2 (mm)	D3 (mm)	H (mm)	N (mm)
20	16	513 00 020 2	0,1	150	1/2”	15	28	65	96	14	11	4
25	16	513 00 025 2	0,12	100	3/4”	20	34	75	105	14	12	4
32	16	513 00 032 2	0,18	80	1”	25	42	85	115	14	14	4
40	16	513 00 040 2	0,29	50	1 1/4”	32	51	100	140	14	15	4
50	16	513 00 050 2	0,23	48	1 1/2”	40	62	110	150	18	16	4
63	16	513 00 063 2	0,3	25	2”	50	78	125	165	18	18	4
75	16	513 00 075 2	0,4	40	2 1/2”	65	92	145	185		20	4
90	16	513 00 090 2	0,46	35	3”	80	111	160	200	18	22	8
110	16	513 00 110 2	0,53	22	4”	100	133	180	220	18	24	8
125	16	513 00 125 2	0,78	18	4 1/2”	110	150	210	250	18	26	818
140	16	513 00 140 2	0,74	18	5”	125	167	210	250	18	26	8
160	16	513 00 160 2	0,81	14	6”	150	193	250	285	22	28	8
200	16	513 00 200 2	1,67	8	7”	175	226	295	340	22	32	8
225	16	513 00 225 2	1,23	8	8”	200	257	295	340	22	32	8
250	16	513 00 250 2	2,19	7	9”	250	278	325	370	22	36	8
280	10	513 00 280 2	1,58	7	10”	250	310	350	395	22	36	12
315	10	513 00 315 2	2,96	7	12”	300	348	400	445	22	36	12
355	10	513 00 355 4		1	14”	350	388	460	505	22	38	16
400	10	513 00 400 4		1	16”	400	442	515	565	26	42	16
