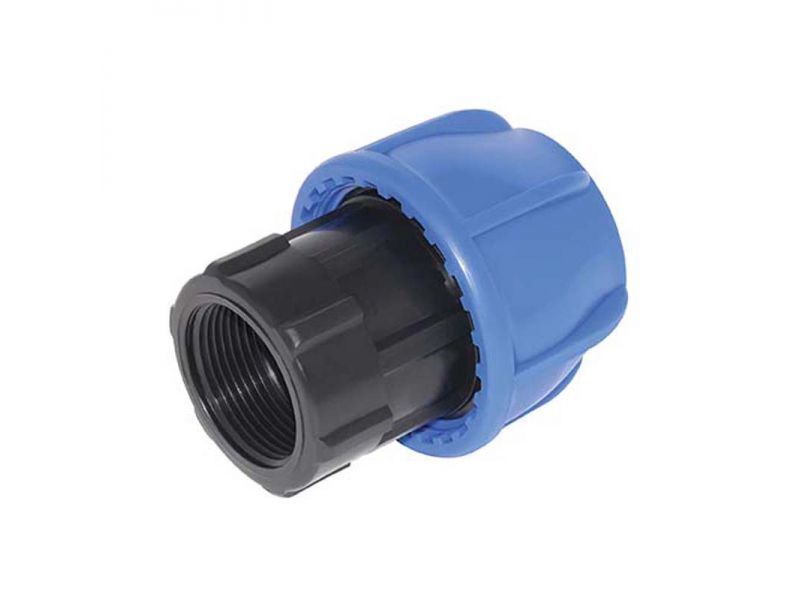

Senkron Plastik Kaplin Dişi Adaptör Mavi Seri Pn16

KAPLİNLER

Özellikleri:

1. 1. • ⇒ Polipropilen (PP) ve Poliasetal (POM) ham madde den TSE (TS ISO 17885) standardına göre üretimi gerçekleştirilir.
      • ⇒ Borulardaki ± 1 mm’ye kadar olan ölçü farklılıklarını tolere edebilir.
      • ⇒ Ø 20 mm – Ø 110 mm ölçü aralığında üretimi mevcuttur.
      • ⇒ Su basıncı Ø 20 mm – Ø 110 mm: PN 16.
      • ⇒ O-ringi EPDM kauçuk dan üretilmektedir. Yeni O-ring tasarımı Ø 20 mm 25 mm D conta – Ø32mm- 63 mm konik köşeli conta tasarımı, Ø 75 mm – Ø 110 mm iç kısmı düz körüklü conta tasarımı kullanılmaktadır.

Yeni o-ring tasarımının avantajları:

1. 1. 1. O-ring tasarımı küçük ve yüksek boru çaplarında toleransı artırır.
      2. Yeni o-ring tasarımı boruyu tıraşlanmadan takma imkânı sağlar.
      3.  Kolay montaj avantajı ile 75 ve üstü ölçülerdeki yeni o-ring tasarımı geleneksel o-ring tasarımına göre boru ağzını tıraşlanmadan borunun takılmasını önemli ölçüde kolaylaştırır.

Kullanım alanları:

1. 1. • ⇒ Şehir Şebekesi İçme Suyu.
      • ⇒ Peyzaj Sektörü, tarımsal sulama ve seralar.

UYGULAMA

• ⇒ Boru ağzı düzgün bir şekilde kesilir. (Tıraşlama yapmaya ihtiyaç yoktur.)
• ⇒ Borunun contadan rahat geçmesi için ağız kısmı su ve sabunla ıslatılır.
• ⇒ Boru üzerine kapak ve ring sırasıyla takılır. (Şekil-1)
• ⇒ Boru düz bir şekilde conta yatağına yerleştirilir. (Şekil-2)
• ⇒ Dış kapak vida görünümü bitene kadar sıkılır. (Şekil-3)

ŞEKİL-1

ŞEKİL-2

ŞEKİL-3

ŞEKİL-4
